Messerschmitt Me 163 Komet

Zurück
ME 163 Komet

TYP:

Einstrahliger Raketenobjektschutzjäger.

FLÜGEL:

Freitragender Pfeilflügelmitteldecker. 25,23 ° Pfeilung an der Vorderkante. Profildicke an der Wurzel 14 %, am Ende 8 % .Zweiteiliger Aufbau ganz aus Holz. Haupt- und Hilfsholm lamelliert. Durchgehende Beplankung aus 8 mm Sperrholz. Fester Flügelspalt in den Vorderkanten. Hydraulisch betätigte Landeklappen aus Metall.

RUMPF:

Aufbau als Ganzmetallschale. Im Vorderteil liegender Panzerkegel zum Schutz des Piloten. Rumpfbug mit selbstregelndem Propeller für den Antrieb des Generators.

LEITWERK:

Nur Seitenleitwerk, da schwanzlose Konstruktion. Seitenruder mit Trimmkante. Höhenruder mit Querruder kombiniert in den Flügeln.

FAHRWERK:

Hydraulisch abgefederte Hauptkufe unter dem Rumpf. In Startstellung ausgefahren und mit einem abwerfbaren Zweiradfahrwerk versehen. Einfahren der Kufe nach dem Start mechanisch, dabei automatischer Abwurf des Fahrgestelles. Nach unten klappbares, gefedertes Spornrad, für Rollen und Start mit dem Seitenruder gekoppelt. Landung auf der ausgefahrenen Kufe.

ME 163 Komet

TRIEBWERK:

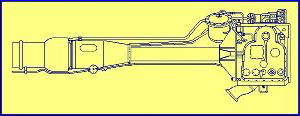

Ein Walter HWK 109-509 B-1-Flüssigkeitsraketenmotor mit 1 x 2000 kp Standschub, regelbar bis zu einem Mindestschub von 100 kp. 3 Rumpfbehälter mit T-Stoff und 4 Flügelbehälter mit C-Stoff. Gesamtkapazität 1600 Liter.

ME 163 Komet
ME 163 Komet

BESATZUNG:

1 Pilot in geschlossener Kabine. Einteilige Vollsichtabdeckhaube, seitlich klappbar und absprengbar. Spezialanzug zum Schutz des Piloten gegen Verbrennungen aus PC-Fasern einschließlich der Überschuhe, der Haube und der Fallschirmumhüllung. Weiterhin Gummihandschuhe.
